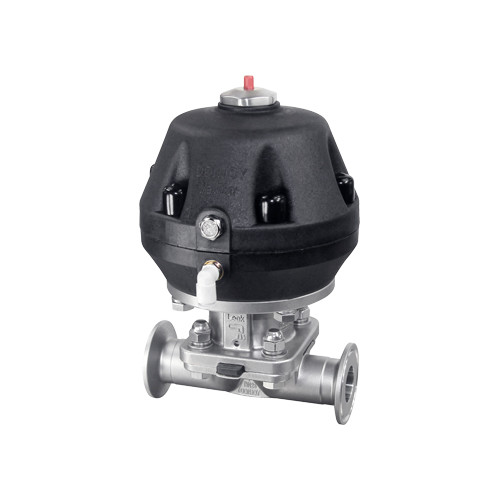

Пневматический мембранный клапан

Принципы работы

● Мембранные клапаны, с ручным или пневматическим приводом, были специально разработаны для гигиенических и асептических процессов в фармацевтической промышленности.

● клапан отлично подходит для управления потоком, а также для открытия / закрытия обязанностей.

● диафрагма обеспечивает уплотнение корпуса, а также уплотнения седла. Там нет пути к внешней среде, так что может использоваться в асептических процессах.

● Когда клапан закрыт, площадку давление, которое поддерживает диафрагму двигаться в сторону уплотнения лицо на теле. Когда давление плита движется, диафрагма прогибается и вынужден вниз на седло в центре корпуса, при этом закрыт путь потока через тело.

● взаимосвязь тела, чтобы предотвратить сжатие диафрагмы.

● клапан может быть вручную / пневматическим управлением, и может управляться с помощью управляющих вершин и электромагнитных клапанов.

Технические характеристики

◎ Размер: 1 '-4', DN25-DN100

◎ Давление: 10 бар (145 PSI)

◎ Материал: ASTM 316L, 1.4404,1.4435 NB2 Fe <,0,5%

◎ Температура: -20 ℃ + 150 ℃ (EPDM) -4 ℉ + 302 ℉ (+ 140 ℃ (SIP, 30) 284 ℉)

◎ соединения: Зажим, сварные, Автор, 3А BPE DIN SMS IDF ISO

◎ Конструкция кузова: прямые, чай, U-чай, бак донный клапан, многоканальный диафрагма

◎ Материал мембраны: EPDM + PTFE (двойной слой) / EPDM / Silicon / FPM (Viton)

◎ Сертификат: 3A-54-02 / 1580, PED 97/23 EC, FDA177.2600
