Горизонтальный пневмопривод

Функциональное приложение

Горизонтальный пневматический привод - это привод, который вращает угловое перемещение выходного вала. Он может быть установлен на различные поворотные открывающие и закрывающие клапаны, такие как дроссельные и шаровые краны. Горизонтальные приводы могут быть сконфигурированы с различными функциональными опциями:

1) Основной привод

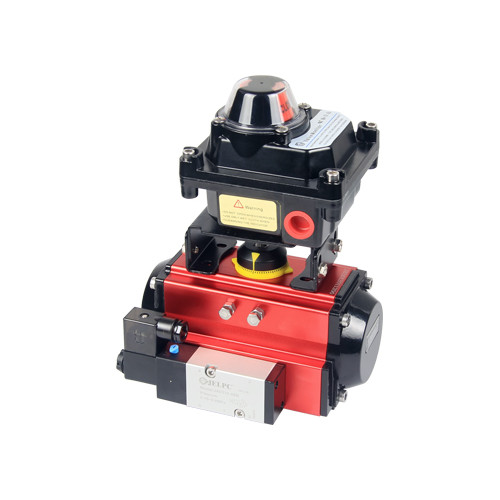

2) Привод + интеллектуальный блок управления

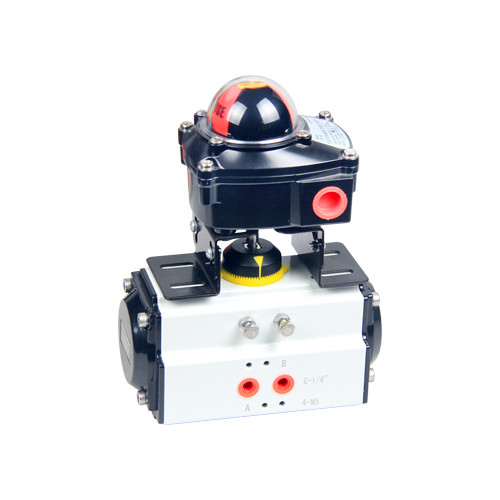

3) Привод + обратная связь по положению

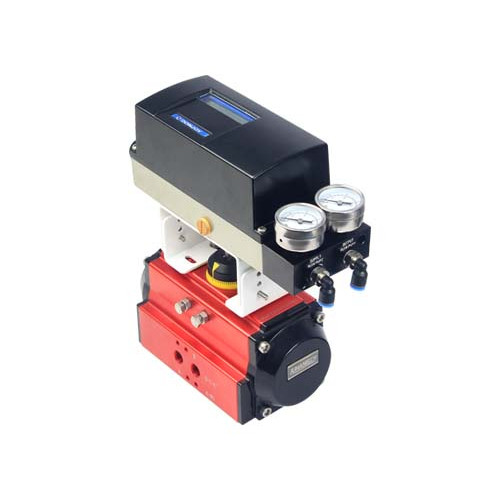

4) Привод + Умный Локатор

5) Привод + датчик положения

Технические характеристики

Спецификация размера отверстия: 20 мм - 400 мм

Крутящий момент (Нм): от 5 Нм до 2000 Нм

Угол поворота: 90 ° (стандартный) 180 ° (выбор) 120 ° (выбор)

Конструкция поршня: реечная (стандартная) вилка (выборочно)

Регулировка хода: поршень имеет регулируемый диапазон ± 4 ° на обоих концах

Давление источника воздуха: максимум -8 бар, минимум-2 бар

Стандартная температура: -20 ° C ~ + 80 ° C

Тип низкой температуры: -40 ° C ~ + 80 ° C

Тип высокой температуры: -15 ° C ~ +150 ° C

Материал: алюминиевый сплав, нержавеющая сталь

Цвет: натуральный, белый, синий, красный, также может быть настроен в соответствии с требованиями заказчика

Стандарт установки: ISO 5211, подходит для внутренней или наружной установки
