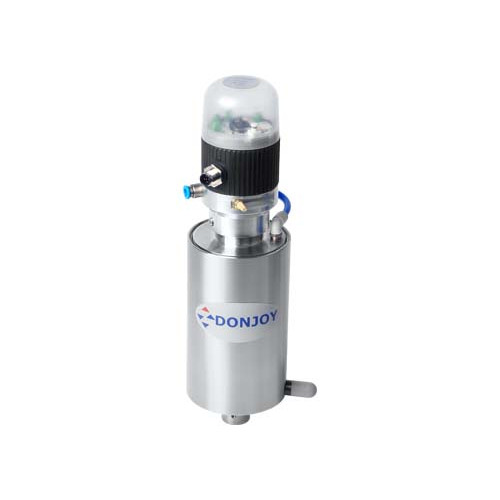

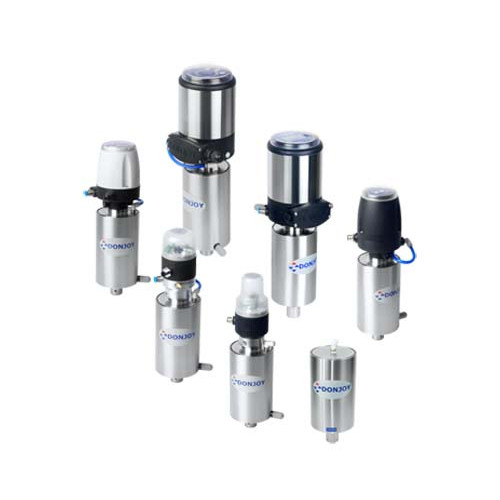

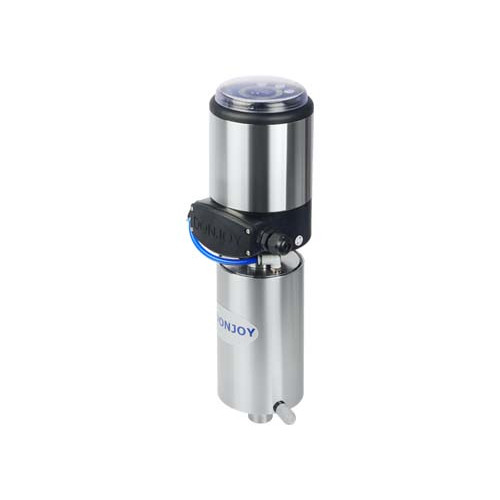

Вертикальный пневмопривод

Функция и применение

Вертикальные пневматические приводы из нержавеющей стали в основном используются в различных угловых клапанах, таких как дроссельные и шаровые краны. Также можно настроить различные функции автоматического управления, такие как обратная связь по положению клапана, блок управления клапаном, контроллер процесса, интеллектуальный позиционер клапана и т. Д. Особенно для отраслей промышленности с высокими экологическими требованиями, таких как пищевая промышленность, напитки, соки, пиво, фармацевтика и другие отрасли промышленности.

Дизайн и особенности

Технические характеристики цилиндров: Φ70, 85, 114, 133, 168

Давление источника воздуха: 4-7бар

Рабочая температура: -10 ° С -80 ° С

Квадратный сердечник с клапаном: 8 * 8, 9 * 9, 10 * 10, 11 * 11, 14 * 14 мм, также доступны в нестандартных размерах

Рабочая температура: -10 ° С -80 ° С

Выходной крутящий момент:

Φ70 однократного действия = 22 НМ, двойного действия: 45 Н.М .,

Φ85 однократного действия = 35 НМ, двойного действия: 60 НМ,

Φ114 однократного действия = 80N.M, двойного действия: 110 нМ,

Φ133 однократного действия = 143N.M, двойного действия: 180N.M,

Φ168 двойного действия = 248N.M

Конфигурация: устройство обратной связи положения клапана, интеллектуальный позиционер клапана, интеллектуальный блок управления клапаном, датчик положения клапана
