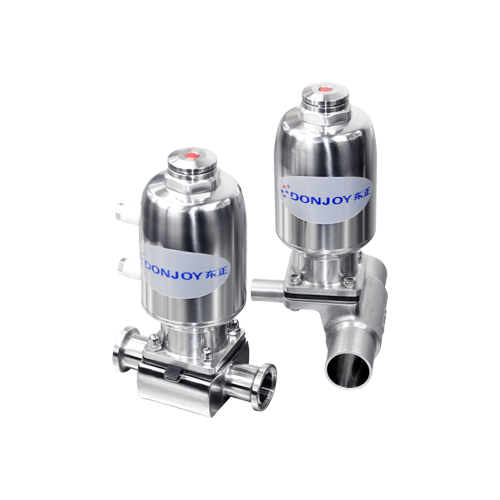

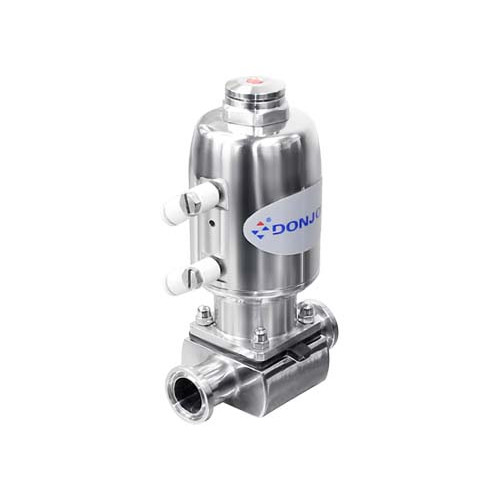

Double-Diaphragm canned

working principle

Мембранный клапан имеет двухсторонний цилиндр и регулирующий поток наполнительный клапан.

Для быстрого наполнения и предотвращения разлива или утечки из бутылки.

Максимальная скорость потока при работе 1 цилиндра,

Когда цилиндр работает, скорость потока наименьшая, и устройство для регулировки скорости потока также можно использовать для регулировки скорости потока, когда цилиндр потока 2 # работает.

Рекомендуемая настройка

1 цилиндр открывается, когда жидкость заполнена до 70-80% уровня жидкости.

2 цилиндра открыты для заполнения до разумного уровня.

Технические преимущества

С высокой эффективностью, высокой точностью консервирования, нулевым переливом материала, длительным сроком службы (давление от 2 бар до 8 миллионов раз), регулируемым расходом, конструкция с двумя цилиндрами.

Технические характеристики

Мини ручные мембранные клапаны в основном используются для отбора проб материалов, биологических систем, лабораторий и других проектов.

Клапан обладает особыми преимуществами в разливочном оборудовании, таком как фармацевтические препараты или напитки. Когда рабочее давление составляет 3ba, количество раз открывания и закрывания может достигать 1,5 миллиона жизней.

● РАЗМЕР: 1/4 '-3/4', DN6-DN15

● Стандартный BPE 3A DIN ISO IDF

● Сертификация PED / 97/23 / EC, 3A / 54-04 / 1580, FDA.177.2600

● Максимальная температура: от -30 до 150 ° C (в зависимости от материала уплотнения) (привод из нержавеющей стали)

● Максимальная температура: от -30 до 130 ° C (в зависимости от материала уплотнения) (пластиковый привод)

● Максимальное давление: одно направление (DELTA P = 100%)

Нормально закрытая резина 8bar, PTFE 6bar (опция)

Нормально закрытая резина 6 бар, PTFE 4,5 бар (стандарт)

Нормально открытая резина двойного действия 8 бар, PTFE 6 бар

● Замена различных приводов может соответствовать более высоким уровням давления

● Кованый корпус клапана: 1.4404 / 316L / 1.4435 BN2

● Корпус клапана отливки: 1.4404 / 316L

● Способ подключения: сварка, зажим, фланец, резьба

● Режим работы: ручной и пневматический
